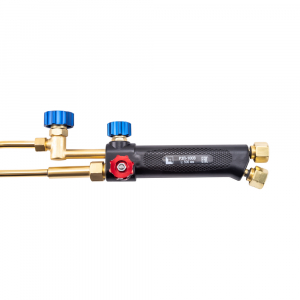

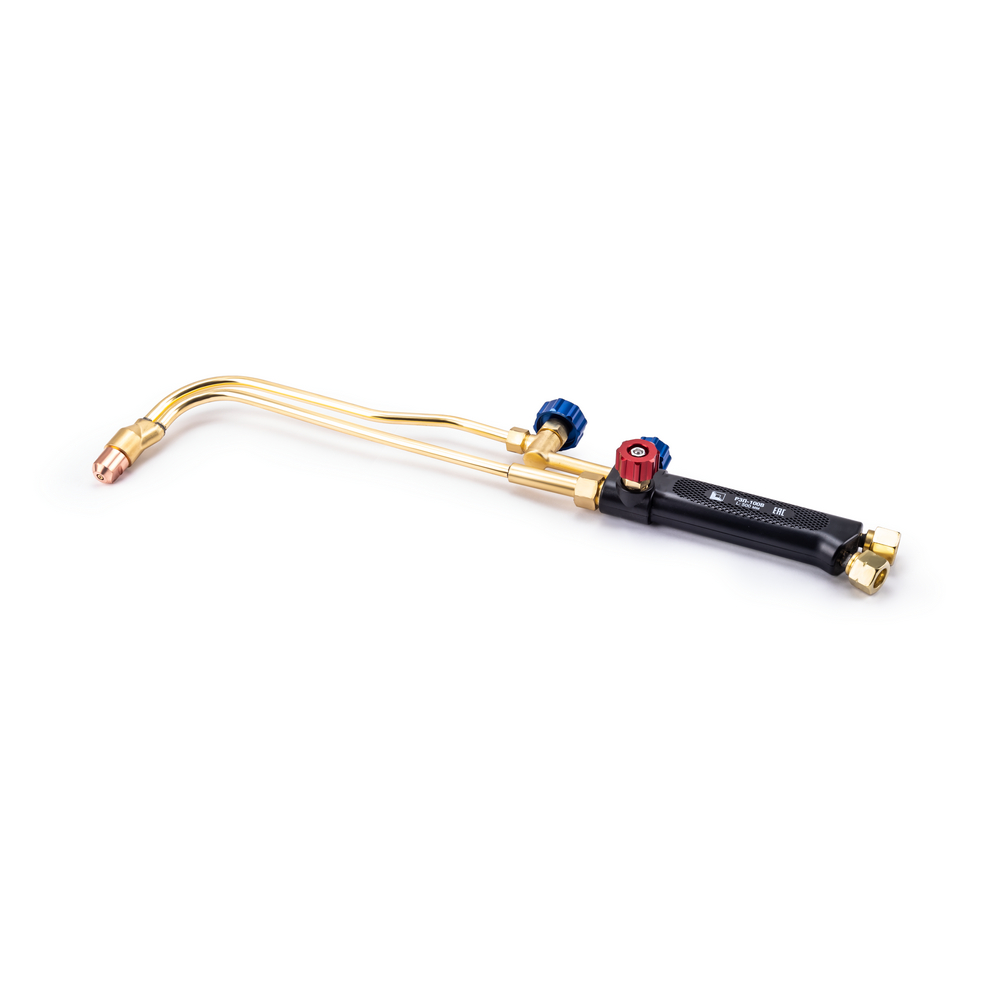

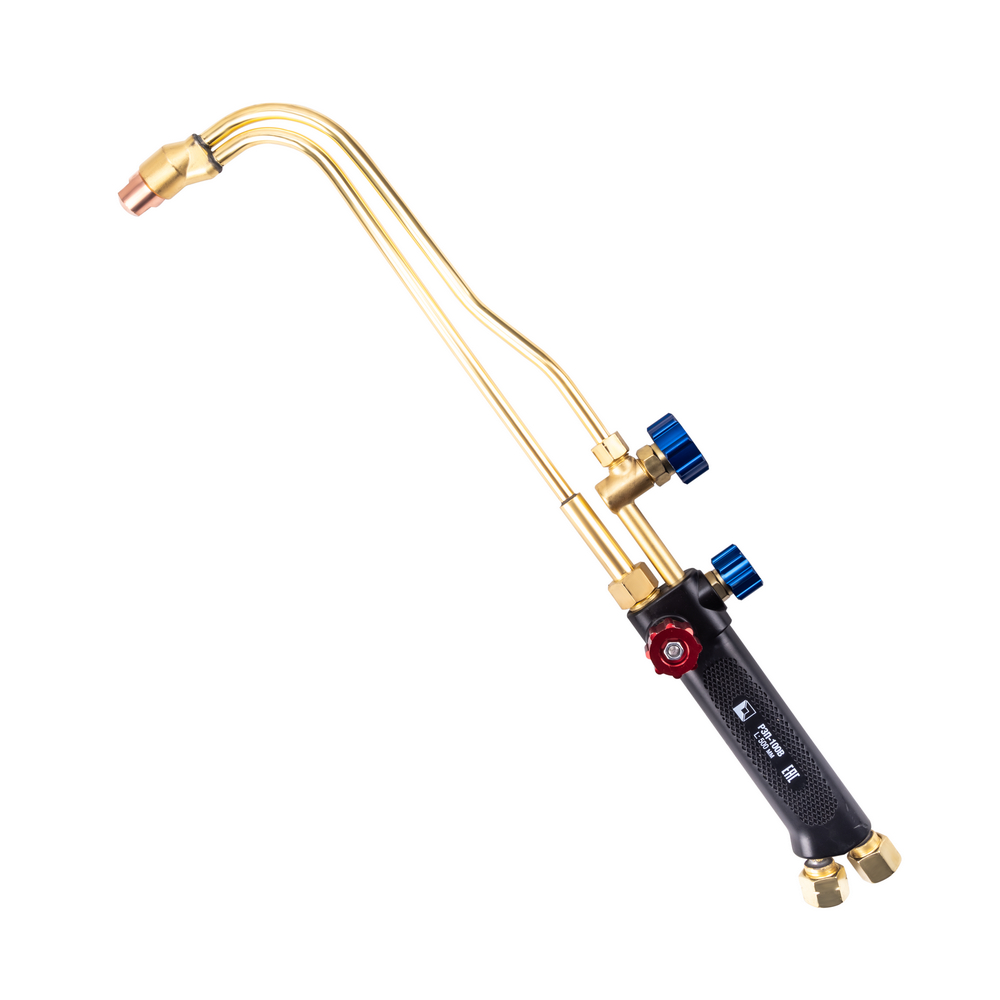

Резак пропановый РЗП-100В предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 100 мм. На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200 С, благодаря чему можно работать в тонких рукавицах.
Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.

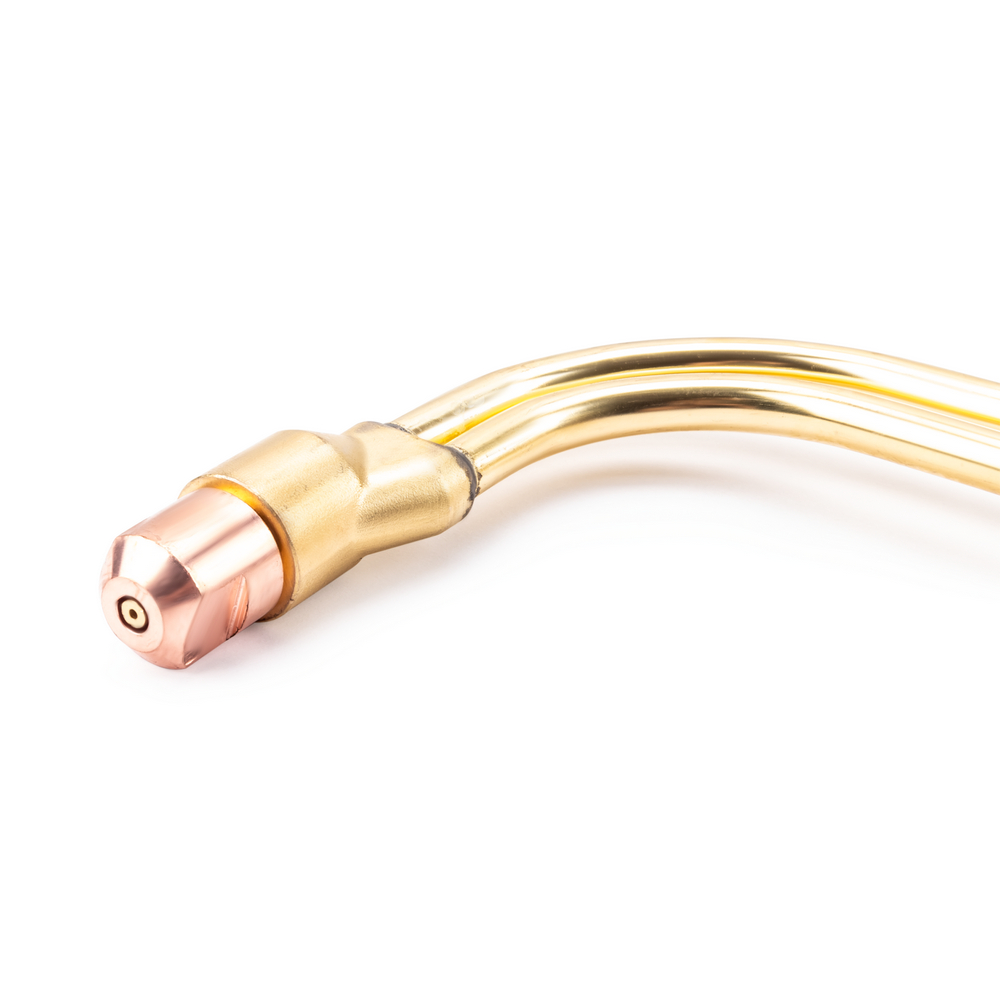

Резак поставляется в сборе с внутренними латунными мундштуками в„–1П, 2П ( в сборе), 3П с шлицевыми пазами для выхода подогревающего пламени и медным наружным в„–1П ( в сборе). Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка внутренних мундштуков и толщина разрезаемого металла:
в„–1П (8–15 мм)
в„–2П (15–30 мм)
в„–3П (30–50 мм)
в„–4П (50–100 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
в„–5П (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
в„–6П (200–300 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
Маркировка наружных мундштуков:
в„–1П (до 100 мм) - медный наружный мундштук в„–1П предназначен для внутренних мундштуков в„–1П, 2П, 3П и 4П.
в„–2П (100–300 мм) - медный наружный мундштук в„–2П предназначен только для внутренних мундштуков в„–5П и 6П. Мундштук не входит в комплект поставки к резаку, приобретается отдельно.
Особенности резака пропанового РЗП-100В :
Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками (в сборе) M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.
Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.

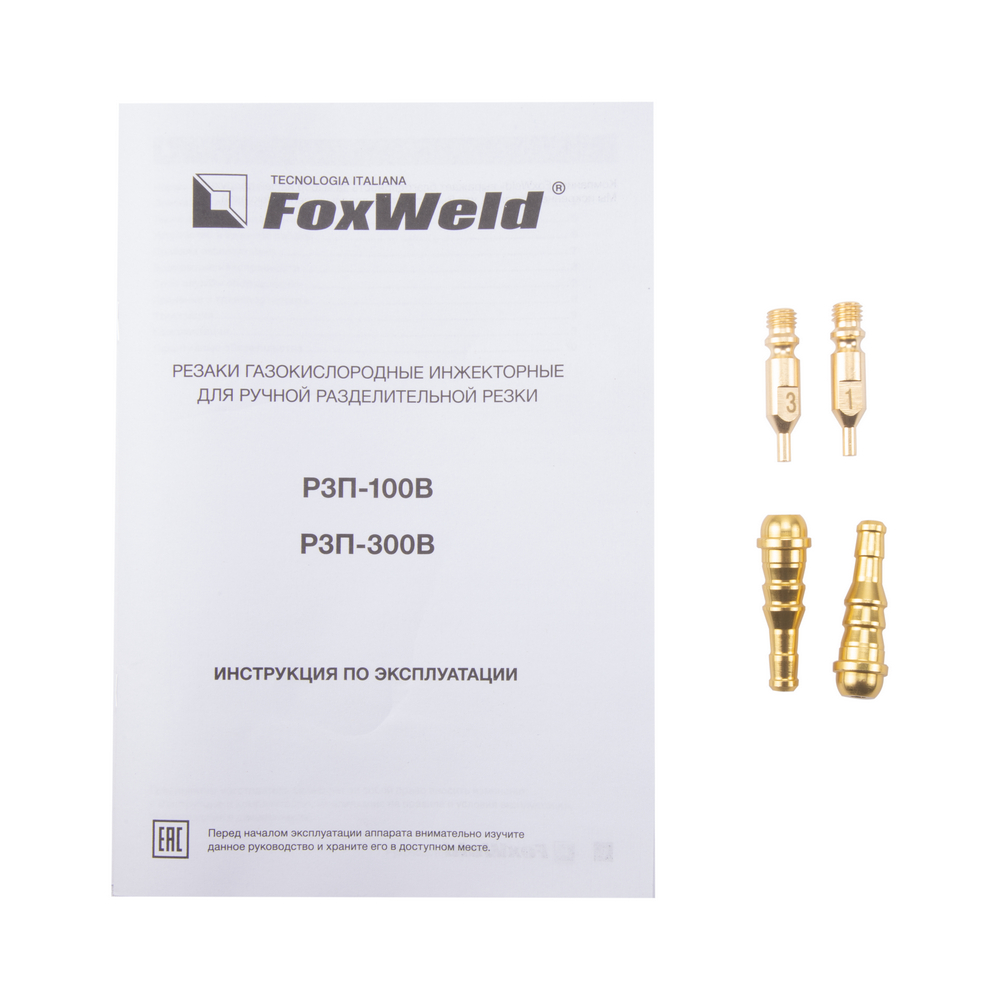

Комплект поставки:
Резак пропановый Р3П-100 – 1 шт.
Мундштук внутренний пропановый в„–1П вЂ“ 1 шт.
Мундштук внутренний пропановый в„–2П ( в сборе) – 1 шт.
Мундштук внутренний пропановый в„–3П вЂ“ 1 шт.
Мунштук наружный пропановый в„–1П ( в сборе)
Ниппель универсальный диаметром 6/9 мм – 2 шт.
Гайка накидная M16х1,5 ( в сборе) – 1 шт.
Гайка накидная M16х1,5LH ( в сборе) – 1 шт.
Руководство по эксплуатации – 1 шт.
Бренд:
FoxWeld
Уплотнитель:
Фторопласт
Мундштук:
Латунь
Габариты резака в собранном виде, мм:
467*156*60
Вес нетто, кг:
0,7
Тип упаковки:
Блистер + полиэтиленовый пакет
Габариты резака в индивидуальной упаковке (Д х Ш х В), мм:
